Arduino – wyświetlacz LED 24×24

Projekt był potrzebą chwili. Docelowo zostanie zrealizowany przy pomocy innego procesora. Arduino zostało zastosowane jako metoda szybkiego prototypowania (rapid prototyping).

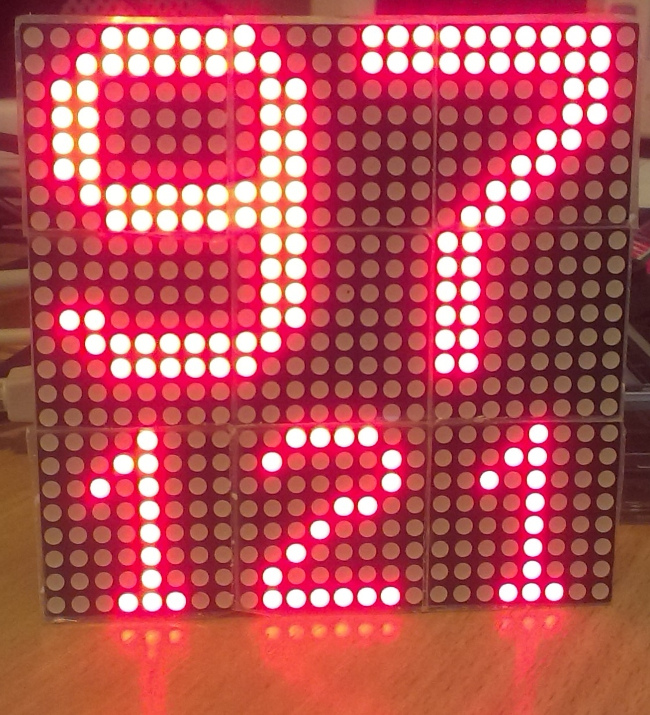

Matryca LED 24×24 zbudowana z dziewięciu modułów 8×8, wyświetlająca parametry medyczne

Rys. Parametry medyczne

W projekcie zastosowano wyświetlacz firmy Shenzhen LC Technology o wymiarach ok. 10cm x 10cm. Matryca zawiera 24×24 diody. Pogrupowane są na 9 paneli zorganizowanych 8×8 diody. Każdy panel zawiera sterownik MAX7219. Dane do wyświetlenia przesyłane są przez interfejs szeregowy RS232. W tym przypadku wyświetlane są wartości SPO2 oraz HR (parametry medyczne).

Docelowo ten wyświetlacz został przeniesiony na inny procesor – takie przejście od prototypu na Arduino do własnej płytki z mikrokontrolerem PIC lub STM32 to typowy zakres naszej oferty projektowej.
