Rejestrator ECG, EMG, GSR, Resp i akcelerometr

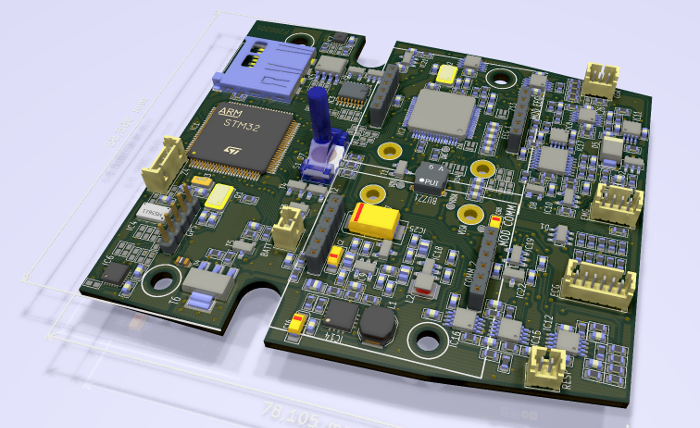

kicad visualisation

Rys. Wizualizacja PCB.

Kanały pomiarowe:
- ECG – 2 kanały przy rozdzielczości 24 bitów i częstotliwości próbkowania 500 Hz, 1 kHz, 2 kHz
- EMG – 1 kanał przy rozdzielczości 24 bitów i częstotliwości próbkowania 500 Hz, 1 kHz, 2 kHz
- GSR – bioimpedancja – 1 kanał 16 bitów, częstotliwość 100 Hz
- RSP – krzywa oddechowa – 1 kanał 16 bitów, częstotliwość 100 Hz
- Gx, Gy, Gz – przyspieszenia w 3 osiach – 3 kanały 16 bitów, częstotliwość 100 Hz
- BATT – poziom rozładowania baterii – 1 kanał 8 bitów, częstotliwość próbkowania 1 Hz
Dane pomiarowe przesyłane są do systemu zarządzającego przy pomocy połączenia BlueTooth. Do zasilania wykorzystano dwie baterie typu AA (LR6).

aplication

Rys. Aplikacja kontrolna.

Aplikacja zarządzająca modułem akwizycji do pracy wymaga komputera wyposażonego w moduł BlueTooth oraz systemu operacyjnego min. Windows 7.
