Sterownik przekaźnikowy 4 kanałowy / 4 kanały wejściowe

Urządzenie wyposażone jest w cztery kanały wyjściowe załączane przekaźnikami. Wszystkie są skonfigurowane jako styki przełączne. Wyposażony jest w odbiornik podczerwieni w standardzie RC5. Wyposażony jest w interfejs PP. Maksymalny prąd wyjściowy to 8A na kanał przy napięciu do 250V. Wyposażony jest w cztery cyfrowe i izolowane wejścia sterujące. Napięcie zasilania urządzenia 12V DC, prąd 0,2A.

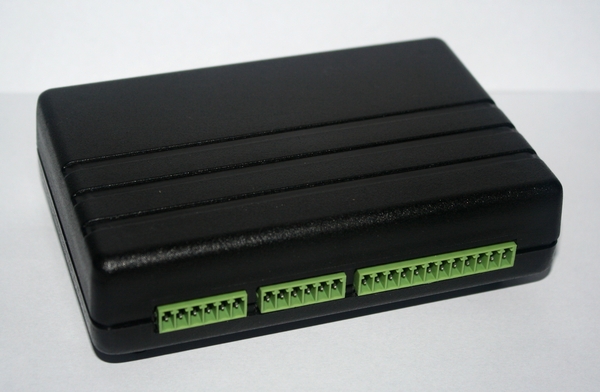

Sterownik przekaźnikowy 4 wyjścia / 4 wejścia – widok obudowy

Rys. Wygląd urządzenia.

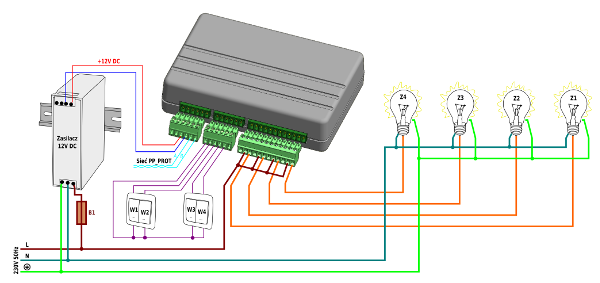

Schemat sterownika z czterema wyjściami przekaźnikowymi i czterema wejściami

Rys. Przykładowy schemat połączenia – sterownik oświetlenia w pomieszczeniu.

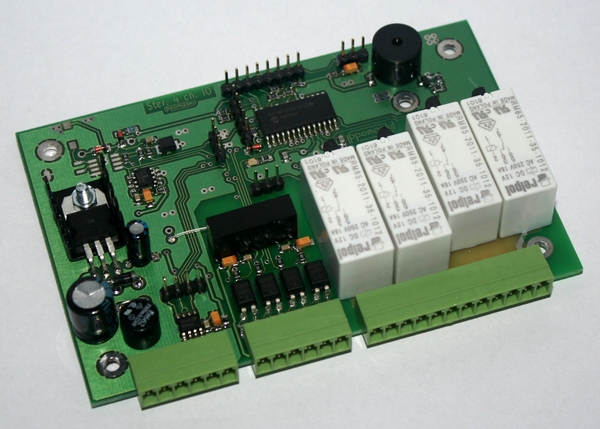

Wnętrze sterownika przekaźnikowego 4/4 z przekaźnikami wyjściowymi

Rys. Dla ciekawych to co w środku.
