System RFID

Płytka modułu systemu RFID posiada wbudowany detektor systemu UNIQUE 125kHz. Dodatkowo jest wyposażona w zegar czasu rzeczywistego, pamięć EEPROM, gniazdo kart mikroSD, trójosiowy akcelerometr oraz moduł komunikacji Blue Tooth. Dodatkowo posiada sterowaną przetwornicę generującą napięcie 6V służące do zasilania serwomechanizmu. Na płycie jest złącze do dołączenia jednego serwomechanizmu. Oprócz powyższych bloków funkcjonalnych znajduje się tu jeszcze akumulator oraz układ kontroli ładowania.

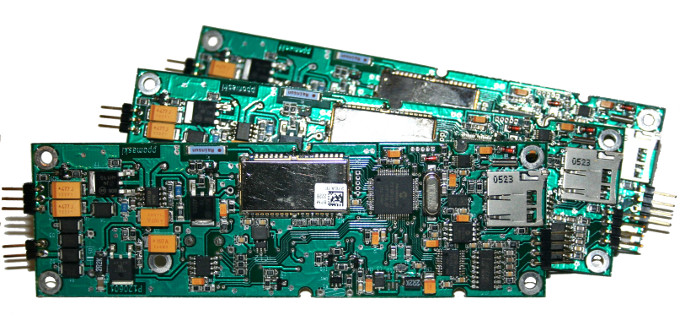

Rys. Widok płytki modułu systemu RFID.

W module zastosowano kontroler rodziny PIC18 firmy Microchip.

Rys. Schemat blokowy układu RFID.

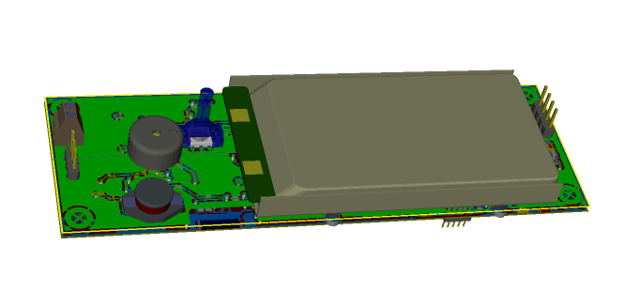

Rys. Wizualizacja płytki.

×
