Raspberry Pi i eZ430-RF2500 (MSP430)

Postanowiłem do komputerka Raspberry Pi dołączyć moduł eZ430-RF2500 od Ti.

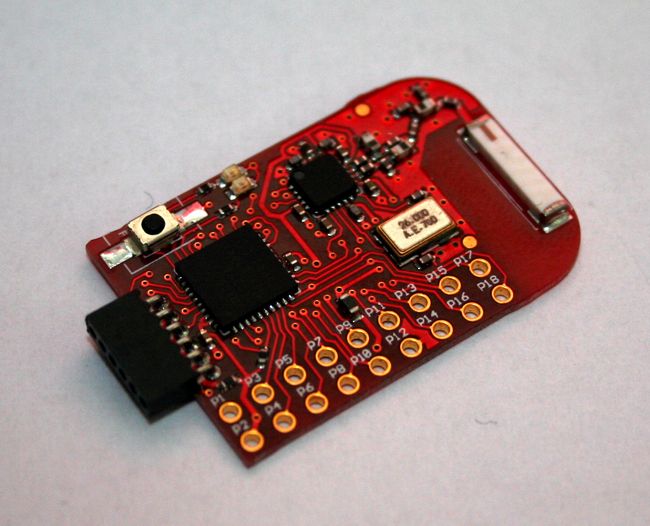

Rys. Widok modułu eZ430-RF2500.

W tym celu w płytkę baterii wlutowałem złącze szpilkowe w rastrze 2.54mm i do tych szpilek przy pomocy przewodów podłączyłem do Raspberry Pi.

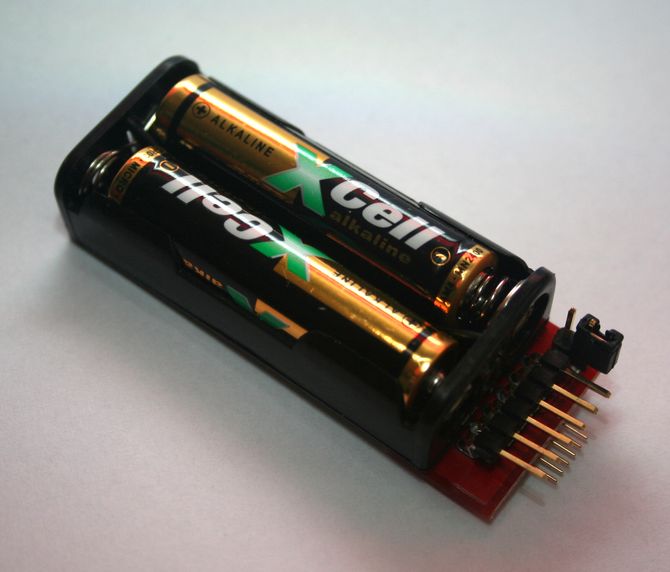

Rys. Wlutowane złącze szpilkowe.

UWAGA!! Należy zwrócić uwagę aby zwora JP1 na płytce baterii była rozwarta lub zdjęta. Zakładam, że mamy wykonane zmiany w plikach /boot/cmdline.txt i /etc/inittab powodujące indywidualne wykorzystanie portu i opisane w artykule o porcie UART. Podłączamy moduł eZ430-RF2500 z płytką Raspberry Pi zgodnie ze schematem.

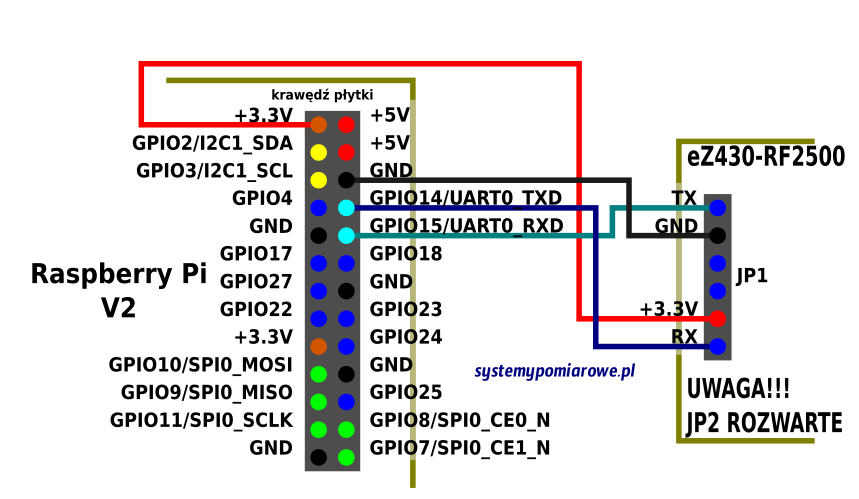

Rys. Schemat połączeń eZ430-RF2500 i Raspberry Pi.

Po włączeniu zasilania raspberry Pi i zalogowaniu się do komputerka uruchamiamy uprzednio zainstalowany program minicom z prędkością 9600bps poleceniem:

minicom -b 9600 -o -D /dev/ttyAMA0

Na ekranie powinniśmy ujrzeć pomiary temperatury z podłączonego modułu.

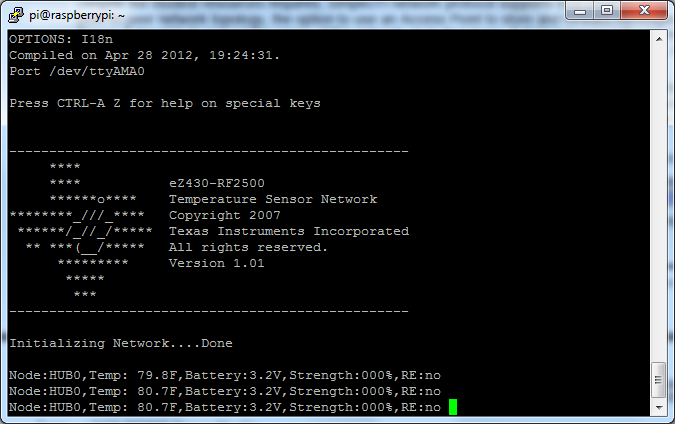

Rys. Pomiary temperatury z eZ430-RF2500.

Jeżeli posiadamy więcej kompletnych (z płytką baterii) modułów możemy włączyć ich zasilanie. Powstanie wówczas sieć TI simpliciti (r).

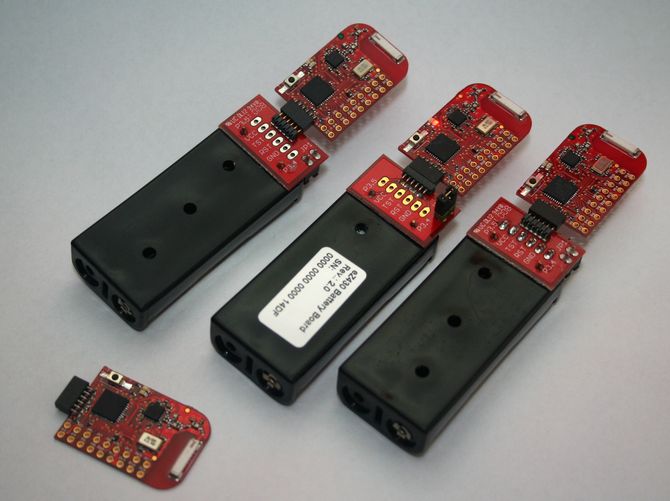

Rys. Widok 3 kompletnych modułów eZ430-RF2500.

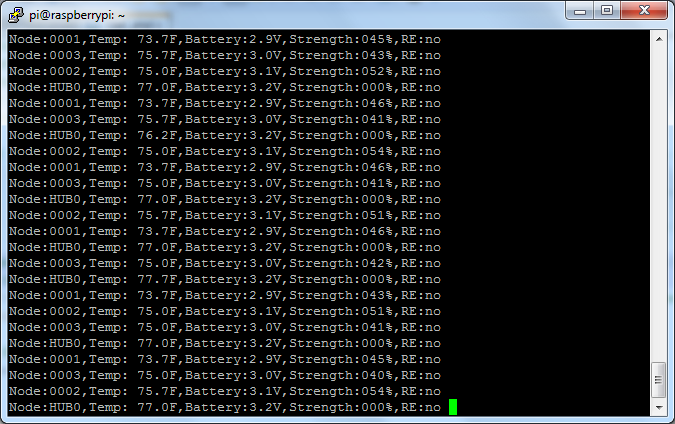

Rys. Widok terminala z pomiarami z kilku modułów eZ430-RF2500.

Przykładowe pomiary z modułów w formie tekstowej:

Node:0001,Temp: 73.7F,Battery:2.9V,Strength:044%,RE:no
Node:HUB0,Temp: 77.7F,Battery:3.2V,Strength:000%,RE:no
Node:0002,Temp: 75.0F,Battery:3.1V,Strength:052%,RE:no
Node:0003,Temp: 71.9F,Battery:3.0V,Strength:041%,RE:no
Node:HUB0,Temp: 77.7F,Battery:3.2V,Strength:000%,RE:no
Node:0001,Temp: 73.7F,Battery:2.9V,Strength:045%,RE:no
Node:0003,Temp: 71.2F,Battery:3.0V,Strength:039%,RE:no
Node:0002,Temp: 75.0F,Battery:3.1V,Strength:053%,RE:no
Node:HUB0,Temp: 78.4F,Battery:3.2V,Strength:000%,RE:no
Node:0001,Temp: 73.7F,Battery:2.9V,Strength:045%,RE:no
Node:0003,Temp: 71.2F,Battery:3.0V,Strength:039%,RE:no
Node:HUB0,Temp: 77.7F,Battery:3.2V,Strength:000%,RE:no
Node:0002,Temp: 74.3F,Battery:3.1V,Strength:052%,RE:no
Node:0001,Temp: 73.7F,Battery:2.9V,Strength:044%,RE:no
Node:HUB0,Temp: 78.4F,Battery:3.2V,Strength:000%,RE:no
Node:0003,Temp: 71.2F,Battery:3.0V,Strength:040%,RE:no
Node:0001,Temp: 73.7F,Battery:2.9V,Strength:045%,RE:no
Node:0002,Temp: 75.0F,Battery:3.1V,Strength:053%,RE:no
Node:HUB0,Temp: 77.7F,Battery:3.2V,Strength:000%,RE:no
Node:0003,Temp: 71.9F,Battery:3.0V,Strength:039%,RE:no
Node:0001,Temp: 73.7F,Battery:2.9V,Strength:044%,RE:no
Node:HUB0,Temp: 77.7F,Battery:3.2V,Strength:000%,RE:no

Widzimy tam numer węzła, temperaturę w danym punkcie, napięcie baterii zasilającej, siłę sygnału radiowego, stan pracy modułu. W dalszej części zajmę się interpretacją otrzymanych wyników przy pomocy specjalnie napisanej aplikacji.
