Posturograf – wzmacniacz pomiarowy

Płyta posturograficzna jest uniwersalnym urządzeniem badawczym do służącym do badania narządu równowagi.

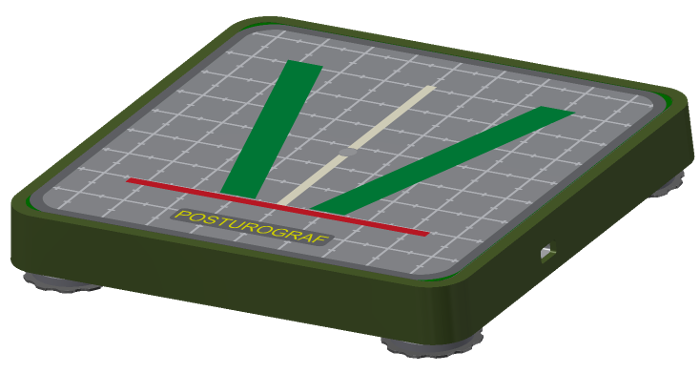

Rys. Wizualizacja posturografu.

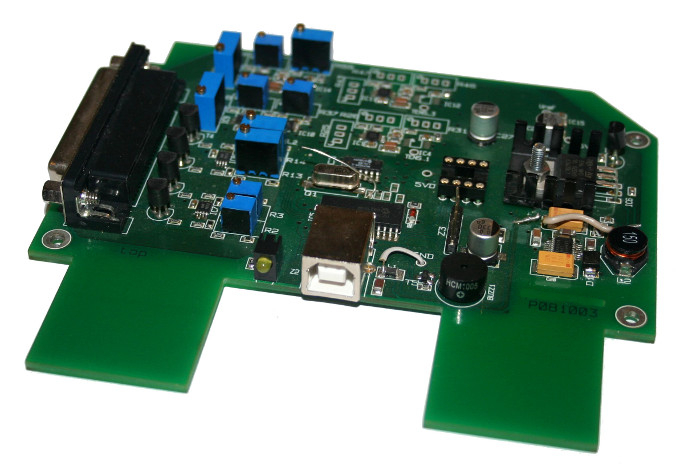

Rys. Wygląd płytki wzmacniaczy pomiarowych.

Został opracowany poczwórny tensometryczny wzmacniacz pomiarowy z wyjściem wykorzystującym port USB lub mający wbudowany moduł BlueTooth.

Płytka zawiera cztery wzmacniacze instrumentalne, układ stabilizatora napięcia 10V służącego do zasilania mostków tensometrycznych i układ przetwornicy napięcia 5V na 12V sterowanej z wyjścia mikroprocesora. Na płytce zamontowany jest 12 bitowy przetwornik analogowo cyfrowy typu SAR zapewniający precyzyjne pomiary i mały poziom zakłóceń oraz szumów.

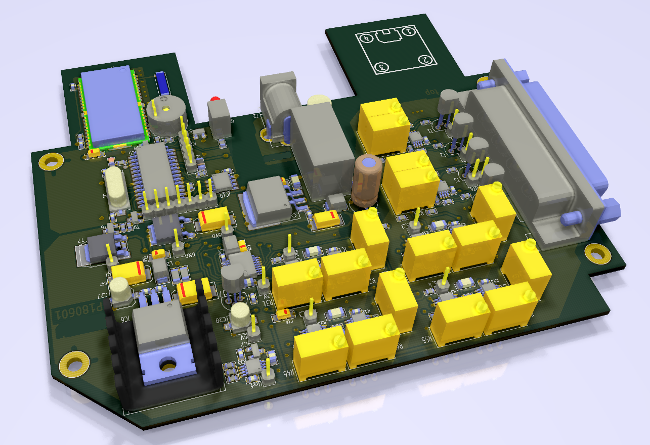

Rys. Wizualizacja płytki wzmacniaczy pomiarowych.

×
